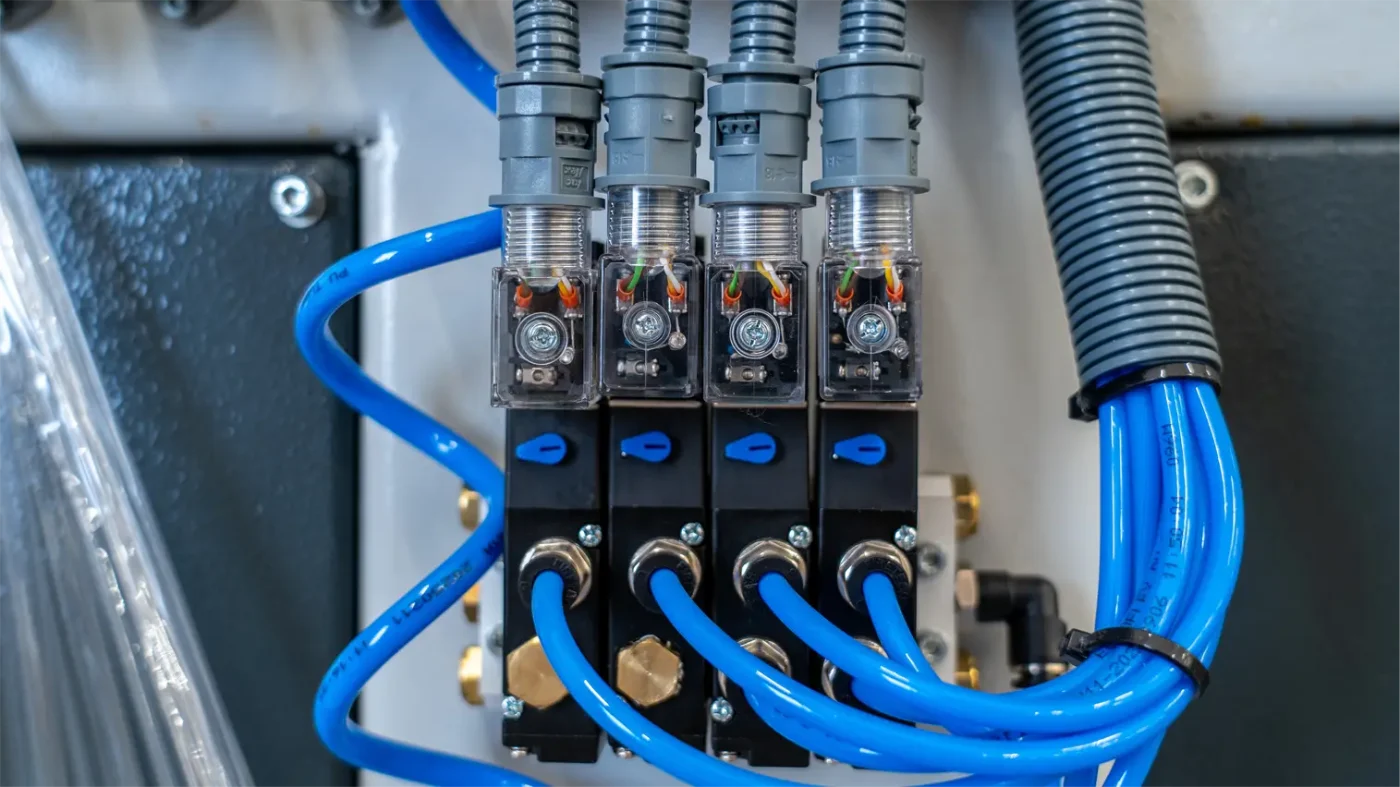

Systemy sprężonego powietrza w przemyśle – od projektowania po montaż

Sprężone powietrze to często nazywane „czwartym medium” przemysłu – obok energii elektrycznej, wody i gazu. Stanowi kręgosłup większości zakładów produkcyjnych, a jego prawidłowe projektowanie i instalacja mają bezpośredni wpływ na koszty operacyjne, wydajność produkcji i niezawodność całego zakładu. Dlaczego więc tak często jest traktowane po macoszemu?

Dlaczego sprężone powietrze jest tak krytyczne dla przemysłu?

W typowym zakładzie produkcyjnym sprężone powietrze odpowiada za 10-40% całkowitego zużycia energii elektrycznej. To ogromny koszt, który przy źle zaprojektowanym systemie może być wyższy nawet o 30% niż to konieczne.

Zastosowania sprężonego powietrza w różnych branżach

Przemysł automotive:

• Zasilanie narzędzi pneumatycznych (klucze udarowe, wkrętarki)
• Sterowanie systemami pneumatycznymi na liniach montażowych
• Transport pneumatyczny małych komponentów
• Czyszczenie kabin lakierniczych
• Zasilanie robotów pneumatycznych

W jednej z hal montażowych dla branży motoryzacyjnej, którą wyposażaliśmy, pojedyncza linia wymaga ciągłego przepływu 2500 Nm³/h przy ciśnieniu 6 bar. To równowartość pracy trzech dużych sprężarek śrubowych.

Przemysł spożywczy:

• Pakowanie produktów (maszyny flow-pack, vakuumowe)
• Transport pneumatyczny surowców sypkich
• Sterowanie zaworami procesowymi
• Czyszczenie linii produkcyjnych
• Zasilanie mieszalników i homogenizatorów

Branża metalurgiczna:

• Zasilanie młotów pneumatycznych
• Systemy odtłuszczania i czyszczenia
• Transport wiórów i pyłów metalicznych
• Sterowanie urządzeniami CNC
• Chłodzenie narzędzi skrawających

Dla każdej z tych branż projektujemy kompleksowe instalacje przemysłowe dostosowane do specyficznych wymagań procesów produkcyjnych.

Projektowanie systemu sprężonego powietrza – fundamenty sukcesu

Dobry projekt to 70% sukcesu całej instalacji. Oszczędność na etapie projektowania prawie zawsze kończy się wielokrotnością tej kwoty w dodatkowych kosztach montażu i eksploatacji.

Etap 1: Analiza zapotrzebowania

Zanim narysujemy pierwszy rurociąg, musimy dokładnie zrozumieć potrzeby:

Mapa odbiorników:

• Gdzie znajdują się punkty poboru?
• Jakie jest zapotrzebowanie każdego odbiornika (Nm³/h)?
• Jaki profil zużycia (ciągłe, cykliczne, szczytowe)?
• Jakie wymagania jakościowe (klasa czystości wg ISO 8573)?
• Jakie ciśnienie robocze?

Przykład z praktyki: W zakładzie produkującym komponenty z tworzyw sztucznych zlokalizowaliśmy 47 punktów poboru. Analiza wykazała, że 80% zużycia przypada na zaledwie 8 maszyn wtryskowych pracujących w cyklu 45 sekund. To kluczowa informacja dla doboru sprężarek i wymiarowania sieci.

Współczynniki jednoczesności: Rzadko wszystkie odbiorniki pracują jednocześnie. Stosujemy współczynniki jednoczesności:

• Dla 1-3 odbiorników: 1.0 (wszyscy mogą pracować równocześnie)
• Dla 4-10 odbiorników: 0.8
• Dla 11-20 odbiorników: 0.7
• Dla >20 odbiorników: 0.6-0.65

Błędne założenie współczynnika to najczęstsza przyczyna przewymiarowania (marnowanie energii) lub niedowymiarowania (spadki ciśnienia) instalacji.

Etap 2: Dobór sprężarek i układ sprężarkowni

Filozofia doboru: Lepiej kilka mniejszych sprężarek niż jedna duża. Dlaczego?

• Elastyczność dopasowania mocy do aktualnego zapotrzebowania
• Możliwość pracy kaskadowej (oszczędność energii)
• Redundancja – awaria jednej nie zatrzymuje produkcji
• Łatwiejszy serwis (można wyłączyć jedną)

Typowy układ dla średniego zakładu (zużycie 1000-2000 Nm³/h):

• 2x sprężarka śrubowa 500 Nm³/h (praca podstawowa)
• 1x sprężarka śrubowa 300 Nm³/h (praca szczytowa/rezerwowa)
• Zbiornik buforowy 2000-3000L
• System osuszania (osuszacz chłodniczy + filtracja)
• System automatycznego sterowania

Osuszanie i oczyszczanie: Powietrze atmosferyczne zawiera wilgoć – od 1-2 g/m³ zimą do 15-20 g/m³ latem. W sprężarce ta wilgoć kondensuje, tworząc wodę, która:

• Powoduje korozję rurociągów i urządzeń
• Zmniejsza efektywność narzędzi pneumatycznych
• Może zatrzymać produkcję (zamarzanie w zimie)
• Niszczy produkty (np. powłoki lakiernicze)

Klasy czystości wg ISO 8573-1:

• Klasa 1: Przemysł farmaceutyczny, elektronika
• Klasa 2-3: Automotive, precyzyjna mechanika
• Klasa 4-5: Standardowy przemysł, narzędzia pneumatyczne
• Klasa 6-7: Zastosowania niekriytyczne

Etap 3: Projektowanie sieci rurociągów

To tutaj większość projektów wygrywa lub przegrywa.

Topologia sieci:

Układ pierścieniowy (zamknięty): ✅ Najlepsza równomierność ciśnienia ✅ Redundancja – awaria odcinka nie izoluje odbiorników ✅ Mniejsze straty ciśnienia ❌ Wyższy koszt instalacji

Układ rozgałęziony (otwarty): ✅ Niższy koszt ✅ Prostsze w realizacji ❌ Nierównomierne ciśnienie ❌ Większe straty na końcówkach

Rekomendacja: Dla instalacji >500 Nm³/h zawsze stosujemy układ pierścieniowy. Oszczędności energetyczne zwracają dodatkowy koszt w 2-3 lata.

Dobór średnic rurociągów:

To kluczowa decyzja wpływająca na:

• Straty ciśnienia
• Koszty energii (30-40% kosztów eksploatacji to straty w sieci!)
• Prędkość przepływu (optymalna: 3-6 m/s)

Przykładowa tabela dla ciśnienia 6-7 bar:

• DN15 (½”): do 150 Nm³/h
• DN20 (¾”): do 300 Nm³/h
• DN25 (1″): do 600 Nm³/h
• DN32 (1¼”): do 1100 Nm³/h
• DN40 (1½”): do 1700 Nm³/h
• DN50 (2″): do 3000 Nm³/h
• DN65 (2½”): do 5000 Nm³/h

Błąd początkującego projektanta: Stosowanie zbyt małych średnic „bo się zmieści w istniejących trasach”. Rezultat? Straty ciśnienia 1-2 bary = ok. 15% wyższa produkcja sprężonego powietrza = 15% wyższe rachunki za energię. Co roku. Przez 20-30 lat żywotności instalacji.

Materiały i technologie montażu – co wybrać?

Rynek oferuje kilka rozwiązań. Każde ma swoje zalety i wady.

Stal czarna (tradycyjna)

Zastosowanie: Coraz rzadziej w nowych instalacjach, głównie w modernizacjach.

Zalety:

• Niska cena materiału
• Dostępność
• Wytrzymałość mechaniczna

Wady:

• Korozja (zwłaszcza przy niedostatecznym osuszaniu)
• Czasochłonny montaż (gwintowanie, spawanie)
• Trudne modyfikacje
• Ryzyko zanieczyszczenia powietrza rdzą

Nasze doświadczenie: W ostatnich 5 latach nie zrealizowaliśmy już ani jednej instalacji ze stali czarnej w nowych obiektach. Tylko modernizacje istniejących systemów.

Stal nierdzewna (spawana)

Zastosowanie: Przemysł spożywczy, farmaceutyczny, instalacje wysokiego ciśnienia (>16 bar).

Zalety:

• Brak korozji
• Najwyższa trwałość (50+ lat)
• Higieniczność
• Wytrzymałość na wysokie ciśnienia

Wady:

• Najwyższa cena (3-4x więcej niż aluminium)
• Wymaga wykwalifikowanego spawacza
• Trudne modyfikacje po montażu
• Długi czas realizacji

Kiedy stosować: Gdy wymagania sanitarne lub wysokie ciśnienie nie dają wyboru. W branży spożywczej realizowaliśmy instalacje mechaniczne ze stali nierdzewnej 1.4404 z certyfikatem FDA.

Aluminium (systemy modułowe)

Zastosowanie: 70-80% naszych realizacji w ostatnich latach.

Zalety:

• Lekkość (3x lżejsze niż stal)
• Brak korozji
• Szybki montaż (złączki ciśnieniowe)
• Łatwe modyfikacje
• Estetyka
• Gładkie wnętrze (mniejsze opory)

Wady:

• Wyższa cena niż stal czarna (ale konkurencyjna przy całkowitym koszcie instalacji)
• Ograniczenie ciśnienia (zwykle do 16 bar)
• Wrażliwość na uszkodzenia mechaniczne (przy transporcie)

Systemy, które stosujemy:

• AIRnet (Parker)
• Transair (Parker)
• Prevost
• Rectus
• Atlas Copco AIRpipe

Z praktyki: Instalacja aluminiowa o długości 200 mb zajmuje 3-4 dni montażu. Ta sama instalacja ze stali spawanej – 12-15 dni. Czas = pieniądze, zwłaszcza gdy montaż odbywa się w działającym zakładzie.

Tworzywa sztuczne (rzadko stosowane)

Zastosowanie: Bardzo ograniczone, głównie linie do ¾” w zastosowaniach o niskich wymaganiach.

Zalety:

• Najtańsze
• Szybki montaż

Wady:

• Niska wytrzymałość mechaniczna
• Ograniczenia temperaturowe
• Starzenie się materiału
• Nieakceptowalne w większości zastosowań przemysłowych

Nasza rekomendacja: Unikamy. W przemyśle nie sprawdza się długoterminowo.

Kluczowe elementy instalacji – diabeł tkwi w szczegółach

Spadki kondensatu

Każdy system sprężonego powietrza produkuje kondensat. Dużo kondensatu. Dla sprężarki 500 Nm³/h w warunkach letnich to nawet 50-80 litrów wody dziennie!

Prawidłowa instalacja wypustów kondensatu:

• Spadek rurociągów 0.5-1% w kierunku wypustów
• Wypusty co 20-30 metrów
• Wypusty przed każdym odbiornikiem wrażliwym
• Automatyczne odprowadzanie (drenery automatyczne)

Błąd w praktyce: Widzieliśmy instalację, gdzie rurociąg główny był prowadzony „w miarę poziomo”. Po roku eksploatacji punkt odbioru najdalszy od sprężarkowni miał akumulację 20-30 litrów wody. Maszyny „kaszlały” i traciły moc. Koszt naprawy: wymiana 80 mb rurociągu.

Punkty poboru

Prawidłowa konfiguracja punktu poboru:

1. Odgałęzienie od góry rurociągu (nie od dołu!)
2. Odseparowanie kurek odcinający
3. Filtr-separator
4. Regulator ciśnienia
5. Manometr
6. Złączka szybkomocująca

Dlaczego odgałęzienie od góry? Woda i zanieczyszczenia gromadzą się na dnie rurociągu. Odgałęzienie od góry zapewnia, że do odbiornika trafia „czyste” powietrze z górnej części przekroju.

System detekcji i eliminacji przecieków

Szokujący fakt: Średni zakład traci 20-30% wyprodukowanego sprężonego powietrza przez nieszczelności!

Typowe miejsca nieszczelności:

• Złączki i połączenia (50% przecieków)
• Uszkodzone przewody elastyczne (25%)
• Zawory i rozdzielacze (15%)
• Narzędzia i urządzenia (10%)

Koszt przecieków: Nieszczelność Ø3mm przy 6 bar = strata 200 Nm³/h = ~12 000 zł rocznie kosztów energii (przy cenie 0.70 zł/kWh)!

System detekcji:

• Regularny ultradźwiękowy audyt przecieków (raz na kwartał)
• Monitoring ciśnienia w nocy/weekendy (wskaźnik nieszczelności)
• System smarowania mgłą (ujawnia przecieki)
• Program regularnej konserwacji połączeń

W jednym z zakładów po przeprowadzeniu audytu i usunięciu przecieków zmniejszyliśmy zużycie energii na sprężone powietrze o 32%. To 85 000 zł oszczędności rocznie!

Montaż krok po kroku – jak to robimy w ABT Services

Mając 15 lat doświadczenia w montażu instalacji mechanicznych i rurociągów przemysłowych, wypracowaliśmy metodologię, która minimalizuje czas realizacji i maksymalizuje jakość.

Faza przygotowawcza (1-2 tygodnie)

Przygotowanie dokumentacji:

• Dokładny pomiar hali (często różni się od rysunków!)
• Identyfikacja kolizji z innymi instalacjami
• Ustalenie tras z działem produkcji i BHP
• Projekt wykonawczy z dokładnością do centymetra
• Lista materiałów i harmonogram dostaw

Prefabrykacja (gdziekolwiek to możliwe):

• Przygotowanie prefabrykatów rurociągów
• Wstępne złożenie węzłów rozprężnych
• Test szczelności elementów na stole montażowym
• Oznakowanie wszystkich elementów

Logistyka:

• Składowanie materiałów na miejscu
• Dostęp dla podnośników
• Zasilanie energetyczne dla narzędzi
• Koordynacja z innymi wykonawcami

Faza montażu (2-6 tygodni zależnie od skali)

Tydzień 1-2: Montaż magistrali głównej

• Montaż wsporników i konstrukcji nośnych
• Prowadzenie rurociągów głównych (DN40-DN100)
• Montaż zbiorników i zaworów odcinających
• Test wytrzymałościowy (1.5x ciśnienie robocze)

Tydzień 2-4: Odgałęzienia i punkty poboru

• Montaż rurociągów rozprowadzających (DN25-DN40)
• Instalacja punktów poboru
• Montaż separatorów i regulatorów
• Oznakowanie zgodnie z normami

Tydzień 4-6: Testy i rozruch

• Test szczelności całego systemu (metoda ciśnieniowa)
• Płukanie i czyszczenie
• Test przepływu i spadków ciśnienia
• Szkolenie dla operatorów
• Przekazanie dokumentacji powykonawczej

Kluczowa zasada: Montaż prowadzimy zawsze od sprężarkowni w kierunku odbiorników, sekcja po sekcji. Każda sekcja jest testowana przed przejściem do następnej.

Faza testów i odbioru (1 tydzień)

Test szczelności:

• Napełnienie azotem do 1.5x ciśnienia roboczego
• Monitoring ciśnienia przez 24h
• Akceptowalny spadek: <2% w 24h
• Lokalizacja i usuwanie nieszczelności

Testy funkcjonalne:

• Pomiar ciśnienia na wszystkich punktach poboru (odchylenie <0.3 bar)
• Test przepływu przy 100% obciążeniu
• Weryfikacja jakości powietrza (pomiar punktu rosy, zawartości oleju)
• Test automatyki i zabezpieczeń

Dokumentacja odbiorcza:

• Rysunki powykonawcze (as-built)
• Protokoły testów
• Certyfikaty materiałów
• Instrukcje obsługi
• Deklaracje zgodności

Automatyka i monitoring – inteligentna sieć sprężonego powietrza

Nowoczesne systemy to nie tylko rurki i sprężarki. To inteligentne systemy z zaawansowaną automtyką.

Sterownik nadrzędny sprężarkowni

Funkcje:

• Kaskadowe sterowanie sprężarkami (włączanie najmniejszej potrzebnej mocy)
• Monitoring ciśnienia w sieci
• Rotacja sprężarek (równomierne zużycie)
• Alarmowanie przy przekroczeniu parametrów
• Rejestracja danych (zużycie energii, przepływ, ciśnienie)

Oszczędności: Właściwie zaprogramowany sterownik może obniżyć koszty energii o 10-25% w porównaniu do pracy ręcznej lub prostych presostatów.

Czujniki przepływu i ciśnienia

Strategicznie rozmieszczone czujniki dają pełny obraz sieci:

• Identyfikacja przecieków (monitoring przepływu w nocy)
• Wykrywanie awarii odbiorników
• Optymalizacja ciśnienia (możliwość obniżenia o 0.5 bara = 5-7% oszczędności energii)
• Planowanie konserwacji predykcyjnej

Systemy Industry 4.0

Najnowsze rozwiązania integrują system sprężonego powietrza z zarządzaniem całego zakładu:

• Zbieranie danych do MES/ERP
• Przypisanie kosztów energii do poszczególnych centrów kosztów
• Predykcja zapotrzebowania na podstawie planu produkcji
• Integracja z systemem zarządzania energią wg ISO 50001

W zakładzie produkującym komponenty elektroniczne wdrożyliśmy system, który automatycznie obniża ciśnienie w sieci o 0.5 bara w porach niskiego obciążenia. Oszczędność: 47 000 zł rocznie.

Optymalizacja i konserwacja – jak utrzymać wysoką efektywność

Nawet najlepiej zaprojektowana instalacja wymaga regularnej opieki.

Program konserwacji

Co miesiąc:

• Kontrola wizualna połączeń i podpór
• Spust kondensatu z drenów automatycznych (weryfikacja działania)
• Kontrola filtrów (wymiana jeśli potrzeba)
• Monitoring parametrów z systemu

Co kwartał:

• Audyt przecieków (detektor ultradźwiękowy)
• Analiza jakości powietrza (punkt rosy, aerozole)
• Przegląd i czyszczenie chłodnic
• Kontrola separatorów oleju
• Weryfikacja ciśnień na punktach poboru

Co rok:

• Kompleksowy przegląd sprężarek
• Wymiana filtrów w osuszaczach
• Regeneracja osuszaczy adsorpcyjnych
• Test bezpieczeństwa (zawory, manometry)
• Aktualizacja dokumentacji

Konserwacja to inwestycja, nie koszt: Zaniedbana instalacja traci efektywność 2-3% rocznie. Po 5 latach to 10-15% wyższe koszty = dziesiątki tysięcy złotych rocznie.

Optymalizacja istniejących instalacji

Nawet jeśli masz już działającą instalację, jest duży potencjał optymalizacji:

Quick wins (zwrot <1 rok):

• Usunięcie przecieków
• Obniżenie ciśnienia o 0.5 bara (jeśli procesy na to pozwalają)
• Izolacja rurociągów w chłodnych pomieszczeniach
• Wymiana przestarzałych osuszaczy

Średnioterminowe (zwrot 1-3 lata):

• Wymiana nieefektywnych sprężarek na nowe z falownikiem
• Instalacja systemu odzysku ciepła
• Modernizacja regulacji i automatyki
• Rozbudowa/modyfikacja sieci (redukcja strat)

Długoterminowe (zwrot 3-5 lat):

• Zmiana topologii sieci (z rozgałęzionej na pierścieniową)
• Decentralizacja (sprężarki przy dużych odbiorcach)
• Instalacja zbiorników buforowych

Normy i przepisy – co musisz wiedzieć

Kluczowe normy

PN-EN ISO 8573: Jakość sprężonego powietrza

• Część 1: Zanieczyszczenia i klasy czystości
• Część 2: Metody badania aerozoli olejowych
• Część 3: Metody badania wilgotności

PN-M-34034: Sieci pneumatyczne

• Projektowanie i wykonanie
• Dobór średnic
• Rozmieszczenie armatury

Dyrektywa 2014/68/UE (PED): Urządzenia ciśnieniowe

• Wymagania dla zbiorników >50L
• Oznakowanie i dokumentacja
• Obowiązek przeglądów UDT

Obowiązki prawne

Dokumentacja:

• Projekt instalacji (jeśli wymagany pozwolenie budowlane)
• Dokumentacja powykonawcza
• Deklaracje zgodności
• Książka zbiornika (dla zbiorników >50L)

Przeglądy:

• Rejestracja zbiorników w UDT (jeśli >50L i >0.5 bar)
• Przeglądy okresowe UDT
• Badania szczelności instalacji
• Kontrola stanu technicznego

Szkolenia:

• Operatorzy sprężarek
• Konserwatorzy
• Osoby odpowiedzialne za eksploatację urządzeń ciśnieniowych

Jako profesjonalny wykonawca instalacji przemysłowych zapewniamy kompletną dokumentację zgodną ze wszystkimi normami i przepisami.

Case study: Kompleksowa instalacja dla branży spożywczej

Zobaczmy to wszystko na konkretnym przykładzie.

Wyzwanie

Producent mrożonek rozbudowywał zakład o nową halę pakowania o powierzchni 2400 m². Wymagania:

• Zapotrzebowanie: 2800 Nm³/h przy 6 bar
• 35 punktów poboru (maszyny pakujące, transportery pneumatyczne)
• Sprężone powietrze zgodne z wymogami dla kontaktu z żywnością
• Temperatura hali: -5°C do +25°C
• Projekt i montaż w 8 tygodni (przed rozpoczęciem sezonu)
• Minimalizacja kosztów eksploatacji

Rozwiązanie

Sprężarkownia:

• 2x sprężarka śrubowa 1000 Nm³/h z falownikiem + osuszacz chłodniczy
• 1x sprężarka rezerwowa 800 Nm³/h + osuszacz chłodniczy
• Zbiornik buforowy 3000L + zbiornik mokry 1000L
• System odzysku ciepła (podgrzew wody technologicznej)
• Sterownik nadrzędny z monitoringiem zdalnym

Sieć rurociągów:

• Materiał: Aluminium AIRnet (higieniczność + łatwość modyfikacji)
• Topologia: Pierścieniowa z 3 pętlami zasilania
• Magistrala główna: DN65
• Linie rozdzielcze: DN40
• Linie do punktów poboru: DN25
• Łączna długość: 420 mb
• 35 punktów poboru z filtracją 0.01µm + regulatorami ciśnienia

Automatyka:

• 8 czujników ciśnienia w kluczowych punktach
• 4 przepływomierze (monitoring sekcji)
• System detekcji przecieków
• Integracja z BMS zakładu

Realizacja

Tydzień 1-2: Montaż sprężarek i przygotowanie tras Tydzień 3-5: Montaż rurociągów głównych i rozdzielczych Tydzień 6: Punkty poboru i automatyka Tydzień 7: Testy i rozruch Tydzień 8: Optymalizacja i szkolenia

Rezultaty

Parametry techniczne (po 6 miesiącach eksploatacji):

• Średnie ciśnienie w sieci: 6.2 bara (±0.1 bara we wszystkich punktach)
• Jakość powietrza: Klasa 1:2:1 wg ISO 8573 (wymagana 1:4:1)
• Przecieki: <3% (norma przemysłowa: <10%)
• Dostępność systemu: 99.8%

Efektywność energetyczna:

• Jednostkowe zużycie energii: 0.082 kWh/Nm³ (benchmark: 0.095)
• Oszczędność energii dzięki falownikom: 22% vs praca ON/OFF
• Odzysk ciepła: 65% energii sprężarek (podgrzew 12 000L wody/dzień)
• Przewidywany ROI całej inwestycji: 4.2 roku

Feedback klienta: „Projekt został zrealizowany w terminie, co pozwoliło nam rozpocząć sezon bez opóźnień. System działa niezawodnie przez cały rok, a dzięki odzyskowi ciepła dodatkowo obniżyliśmy rachunki za gaz. Montaż w działającym zakładzie nie spowodował przestojów w produkcji.”

Najczęstsze błędy – czego unikać?

Po 15 latach i setkach realizacji widzieliśmy wszystko. Oto top 10 błędów:

1. Niedoszacowanie zapotrzebowania

Błąd: Projektant zsumował moce znamionowe odbiorników, nie uwzględnił współczynnika jednoczesności ani rezerwy rozwojowej.

Skutek: Ciśnienie spada przy normalnej pracy, producja spowalnia, rosną koszty energii.

Jak unikać: Zawsze dodaj 20-30% rezerwy. Łatwiej jest nie użyć pełnej mocy, niż później dokupować sprężarki.

2. Za małe średnice rurociągów

Błąd: „Zmieści się w tej trasie, nie będziemy przebijać ściany.”

Skutek: Straty ciśnienia 1-2 bary, prędkości przepływu >10 m/s (hałas!), 15-20% wyższe koszty energii.

Jak unikać: Trzymaj się tabel doborowych. Koszt większej średnicy to 5-10% inwestycji. Koszty eksploatacji to 30 lat po 15% wyższych rachunków.

3. Brak odpowiedniej filtracji i osuszania

Błąd: „Osuszacz kosztuje 30 000 zł, mamy 80% wilgotności, ale damy radę bez.”

Skutek: Korozja rurociągów, awarie narzędzi, zatrzymania linii, złej jakości produkty.

Jak unikać: Osuszanie to nie opcja, to konieczność. Dobierz klasę czystości do zastosowania.

4. Odgałęzienia punktów poboru od dołu rurociągu

Błąd: „Łatwiej zamontować od spodu.”

Skutek: Woda i zanieczyszczenia z dna rurociągu trafiają prosto do odbiornika.

Jak unikać: Zawsze odgałęzienia od góry lub z boku rurociągu. To podstawa.

5. Brak systemu odprowadzania kondensatu

Błąd: „Rurociąg jest poziomy, nie potrzeba spadków.”

Skutek: Akumulacja wody, korozja, „mokre” powietrze na odbiornikach.

Jak unikać: Spadek 0.5-1%, wypusty co 20-30m, automatyczne drenery.

6. Zaniedbanie przecieków

Błąd: „Przecieki zawsze były, zawsze będą.”

Skutek: 20-40% wyprodukowanego powietrza ucieka = dziesiątki tysięcy zł rocznie.

Jak unikać: Regularny audyt ultradźwiękowy, program eliminacji przecieków, monitoring przepływu.

7. Brak dokumentacji powykonawczej

Błąd: „Po co rysunki, przecież widać gdzie jest rurociąg.”

Skutek: Za 5 lat nie pamiętasz gdzie co, trudności z modyfikacjami, problem z konserwacją.

Jak unikać: Kompletna dokumentacja as-built to standard. Nie akceptuj instalacji bez niej.

8. Zbyt wysokie ciśnienie robocze

Błąd: „Zrobimy 8 barów, niech będzie rezerwa.”

Skutek: Wzrost ciśnienia o 1 bar = wzrost zużycia energii o 7-10%.

Jak unikać: Minimalne konieczne ciśnienie + 0.5 bara. Nie więcej. Każdy bar kosztuje.

9. Źle dobrane materiały

Błąd: „Stal czarna jest najtańsza.”

Skutek: Korozja, zanieczyszczenia, koszty czyszczenia, wymiana po kilku latach.

Jak unikać: Analizuj Total Cost of Ownership, nie tylko cenę zakupu. Aluminium wydaje się droższe, ale przy liczeniu całości często wychodzi taniej.

10. Brak szkoleń dla operatorów

Błąd: „Sami się nauczą.”

Skutek: Niewłaściwa eksploatacja, niezauważone problemy, awarie, skrócona żywotność.

Jak unikać: Zaplanuj min. 1 dzień szkoleń dla operatorów i konserwatorów. To się zwraca.

Podsumowanie – klucz do sukcesu

Profesjonalny system sprężonego powietrza to:

✅ Staranne projektowanie – 70% sukcesu zależy od projektu

✅ Właściwy dobór komponentów – jakość materiałów to inwestycja, nie koszt

✅ Precyzyjny montaż – szczegół ma znaczenie, każde połączenie musi być idealne

✅ Kompleksowe testy – lepiej znaleźć problem przed rozruchem niż podczas produkcji

✅ Regularna konserwacja – zaniedbana instalacja traci 2-3% efektywności rocznie

✅ Monitoring i optymalizacja – system nie ustawia się sam, wymaga nadzoru

Zwrot z inwestycji

Profesjonalnie wykonana instalacja zwraca się przez:

• Niższe koszty energii (15-30% oszczędności vs źle zaprojektowana)
• Mniejsze koszty konserwacji (niezawodność = brak przestojów)
• Dłuższa żywotność sprzętu (czyste, suche powietrze = mniej awarii)
• Lepsza jakość produkcji (stabilne parametry = mniej braków)

Typowy okres zwrotu: 3-7 lat dla nowej instalacji, 1-3 lata dla modernizacji przestarzałego systemu.

Potrzebujesz projektu lub montażu instalacji sprężonego powietrza?

ABT Services to doświadczeni specjaliści od instalacji mechanicznych i rurociągów przemysłowych. Realizujemy projekty od koncepcji po rozruch i serwis poprodukcyjny.

Nasze kompetencje:

• Projektowanie systemów sprężonego powietrza 100 – 10 000 Nm³/h
• Montaż rurociągów ze stali nierdzewnej, aluminium, miedzi
• Instalacje dla przemysłu spożywczego, automotive, metalurgicznego
• Modernizacja istniejących systemów
• Audyty energetyczne i optymalizacja
• Kompleksowe instalacje przemysłowe „pod klucz”

📞 Skontaktuj się z nami – omówimy Twój projekt → Zobacz nasze realizacje

FAQ – Najczęściej zadawane pytania

Ile kosztuje instalacja sprężonego powietrza?

Koszt zależy od skali. Dla małego zakładu (zapotrzebowanie 500 Nm³/h, 10-15 punktów poboru): 80-150 tys. zł. Dla średniego (2000 Nm³/h, 30-40 punktów): 250-450 tys. zł. Dla dużego (5000+ Nm³/h, złożona sieć): 600 tys. – 1.5 mln zł. Oferujemy wycenę po wstępnym audycie.

Jaki materiał wybrać – stal nierdzewną czy aluminium?

Dla 80% zastosowań rekomendujemy aluminium: szybszy montaż, brak korozji, łatwiejsze modyfikacje, dobry stosunek jakości do ceny. Stal nierdzewna tylko gdy wymagania sanitarne (spożywcze, farmacja) lub wysokie ciśnienie >16 bar wymuszają ten wybór.

Jak długo trwa montaż instalacji sprężonego powietrza?

Dla typowego zakładu (200-300 mb rurociągów, 20-30 punktów poboru): 3-6 tygodni od rozpoczęcia do rozruchu. Mniejsze instalacje: 2-3 tygodnie. Duże, złożone: 8-12 tygodni. Kluczowy jest etap projektowania – dobrze przygotowany projekt przyspiesza montaż.

Czy można modernizować instalację bez przestojów produkcji?

Tak. Stosujemy metodę etapową – modernizujemy fragmenty sieci podczas weekendów lub zmian nocnych. Nowa sekcja jest przygotowywana równolegle, a przełączenie trwa 2-4 godziny. Dzięki temu produkcja idzie prawie bez przerw.

Jak często trzeba serwisować system sprężonego powietrza?

Sprężarki: przegląd co 2000-4000h pracy (co 6-12 miesięcy). Filtry: wymiana co 3-6 miesięcy. Osuszacze: raz w roku. Sieć rurociągów: audyt przecieków co kwartał, przegląd wizualny co miesiąc. Oferujemy umowy serwisowe z regularnymi przeglądami.

Jakie oszczędności daje modernizacja starego systemu?

Typowa modernizacja 15-20 letniego systemu daje: 20-35% niższe zużycie energii, 40-60% mniej przestojów, 15-25% wyższa wydajność produkcji. Okres zwrotu: 2-4 lata. W jednym zakładzie oszczędności wyniosły 120 000 zł rocznie przy inwestycji 380 000 zł.
